车载摄像头是一种安装在汽车内部或外部的摄像设备，可以记录车辆行驶过程中的视频和图像。它已经成为现代汽车中不可或缺的一部分，具有着重要的作用和广泛的应用场景。
车载摄像头的气密性是非常必要的
由于车辆行驶过程中会遇到各种恶劣的天气条件，如雨、雪、沙尘等，而摄像头作为外部设备很容易受到这些外界因素的影响。
2. 良好的气密性可以保护摄像头
因此，良好的气密性可以保护摄像头内部免受水分和灰尘的侵入，确保其正常工作和长久使用。另外，良好的气密性还能够提高摄像头的可靠性和耐用性，减少因环境影响导致的设备故障。

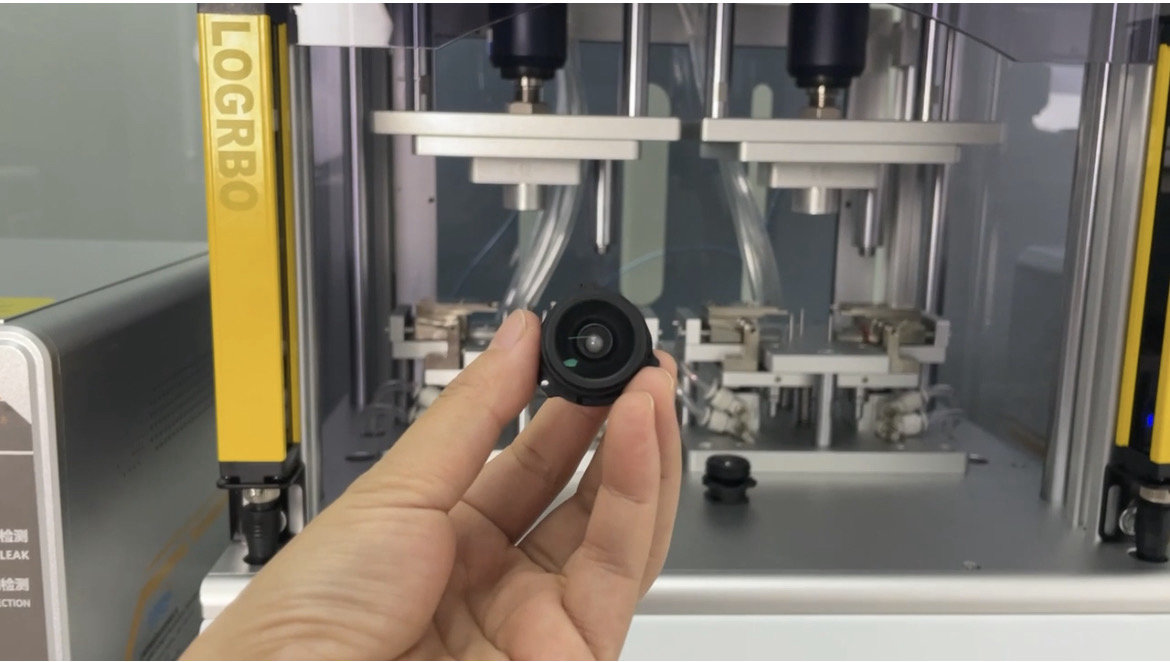

图1-1 待测产品车载摄像头
02/车载摄像头气密性检测前的准备
本次我们要对这款车载摄像头模组做气密性检测，首先需要配置一台能够满足产品气密性检测的仪器。以及配套的气密检测工装夹具。
1、气密性检测仪

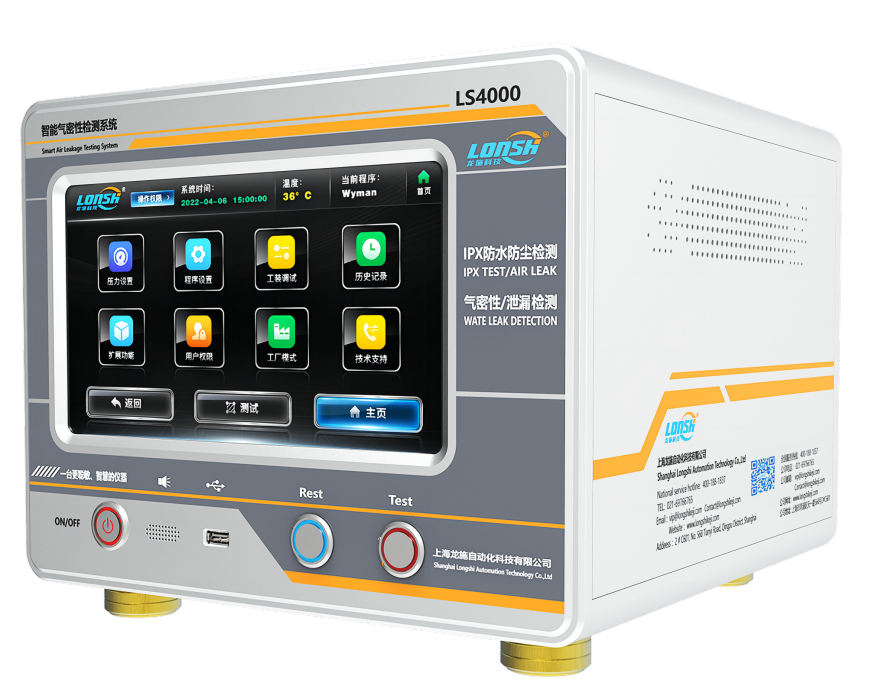

图2-1 LS-4000系列气密性检测仪
LS4000智能气密性检测仪，是龙施科技最新推出的一款密封泄漏、IP防水防尘检测、气密性检测的仪器，汇集了龙施多年研发经验与技术累积，融入了未来智能化的基因。主要针对高精度多种压力需求及复杂测试流程开发的一款仪器，采用直压测试原理，操作简单，易学易懂！
2、气密测试工装夹具
这款车载摄像头模组主要是测试镜面与壳体的密封性，不需要向产品内部充气，但是要固定好这个产品进行气密性检测，就需要考虑到产品的外观组件，定制一个检测工装夹具，使用间接检测的方式进行测试。如下图：

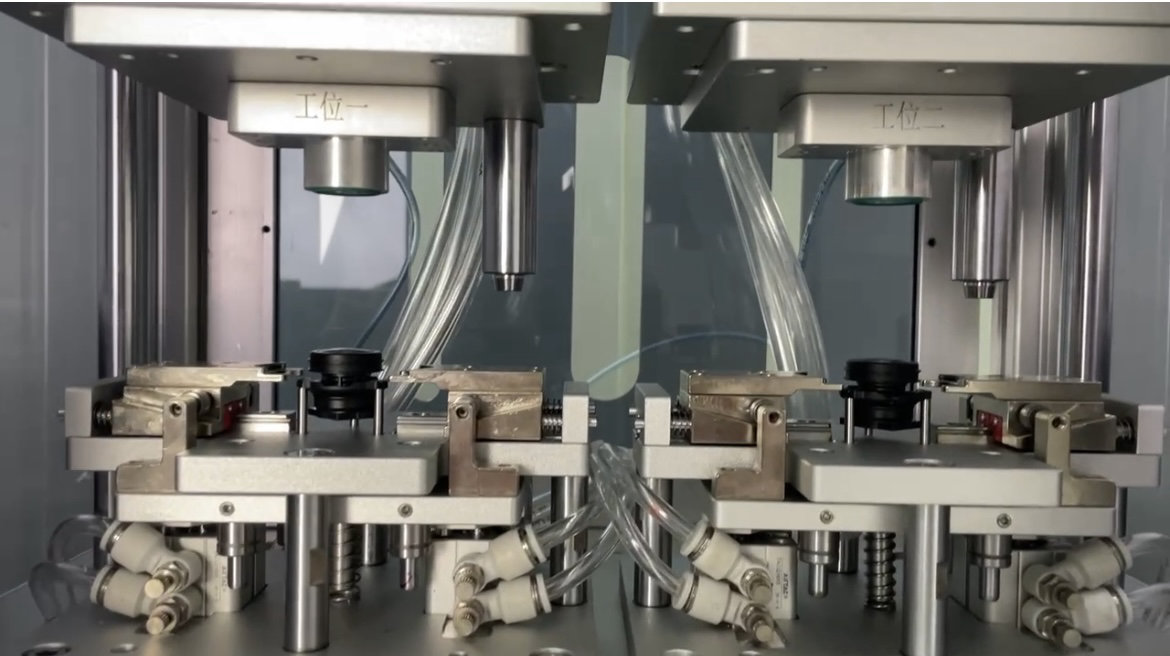

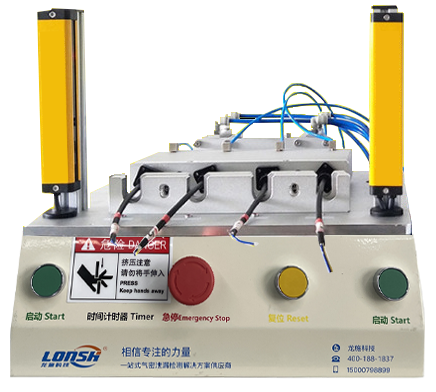

图3-1 车载摄像头气密检测工装夹具
03/车载摄像头如何做气密性检测
根据产品的防水要求，使用正压200Kpa的压力对产品进行充气测试，
充气时间设定为：5秒、稳压时间：15秒、测试时间：5秒，排气时间3秒；
允许泄漏的最大值是：0.05Kpa ，相当于50pa；
气密性检测仪器分为四个检测阶段：充气、稳压、测试、排气；
来监测产品的一个压力变化，检测出泄漏值，根据设备的参数自动判定产品的OK与NG；
二、设定好仪器的测试参数，进入测试界面；双手启动工装，仪器将自动进入检测模式；也可以点击仪器屏幕上的（START）开始按钮,启动程序开始检测；压力传感器开始工作，经过运算得到气体泄漏值，仪器自动判定是否合格，如果产品合格，仪器显示PASS；如果产品泄漏量大于设定的数值，仪器自动报警，并显示FALL；测试完成后，测试参数将显示在屏幕上，包括泄漏量以及泄漏速率数值等；
三、测试结束，仪器自动停止，同时工装夹具自动抬起，取出产品即可；
如下图：

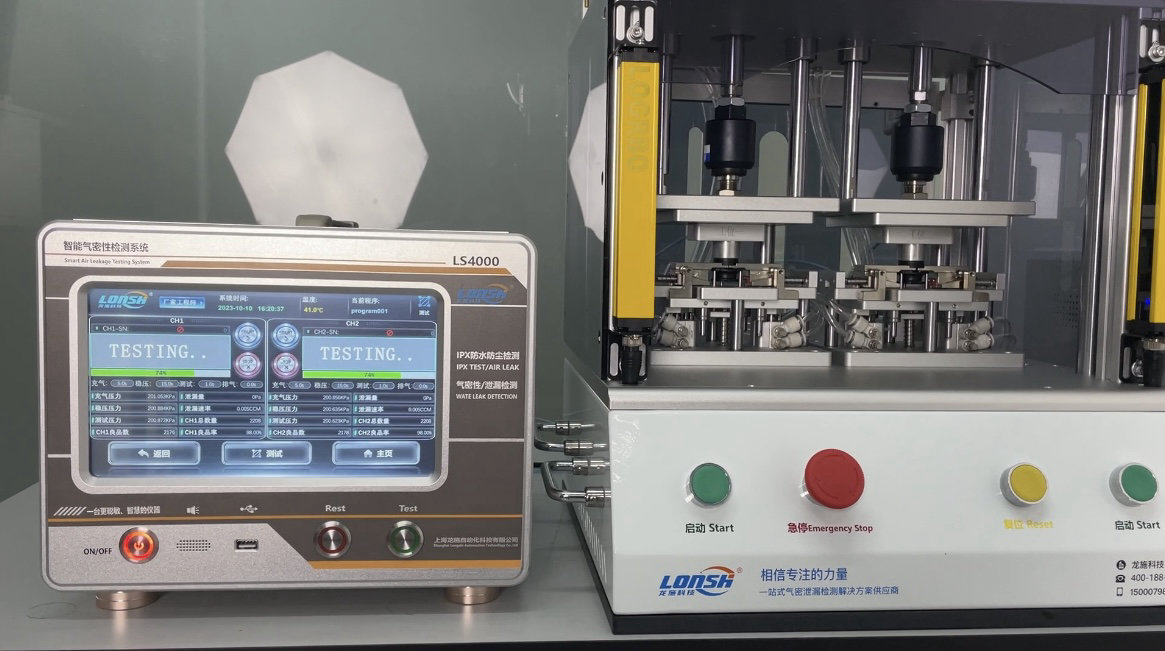

图4-1车载摄像头气密性的测试中

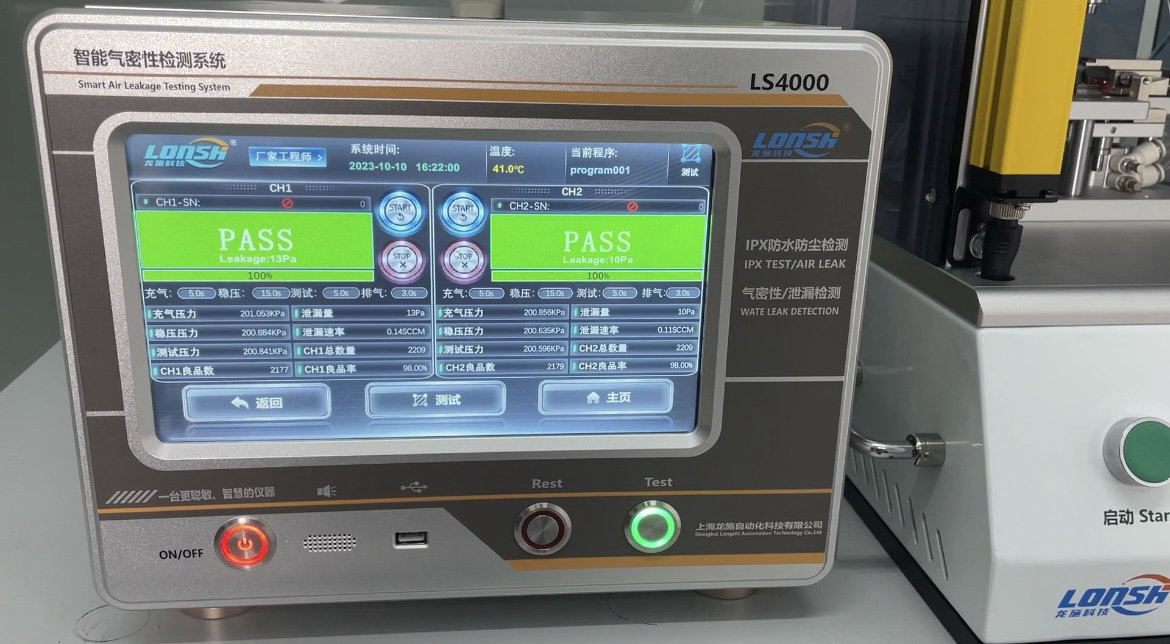

图4-2车载摄像头的测试结果
